Mini-Din 10 Stecker:

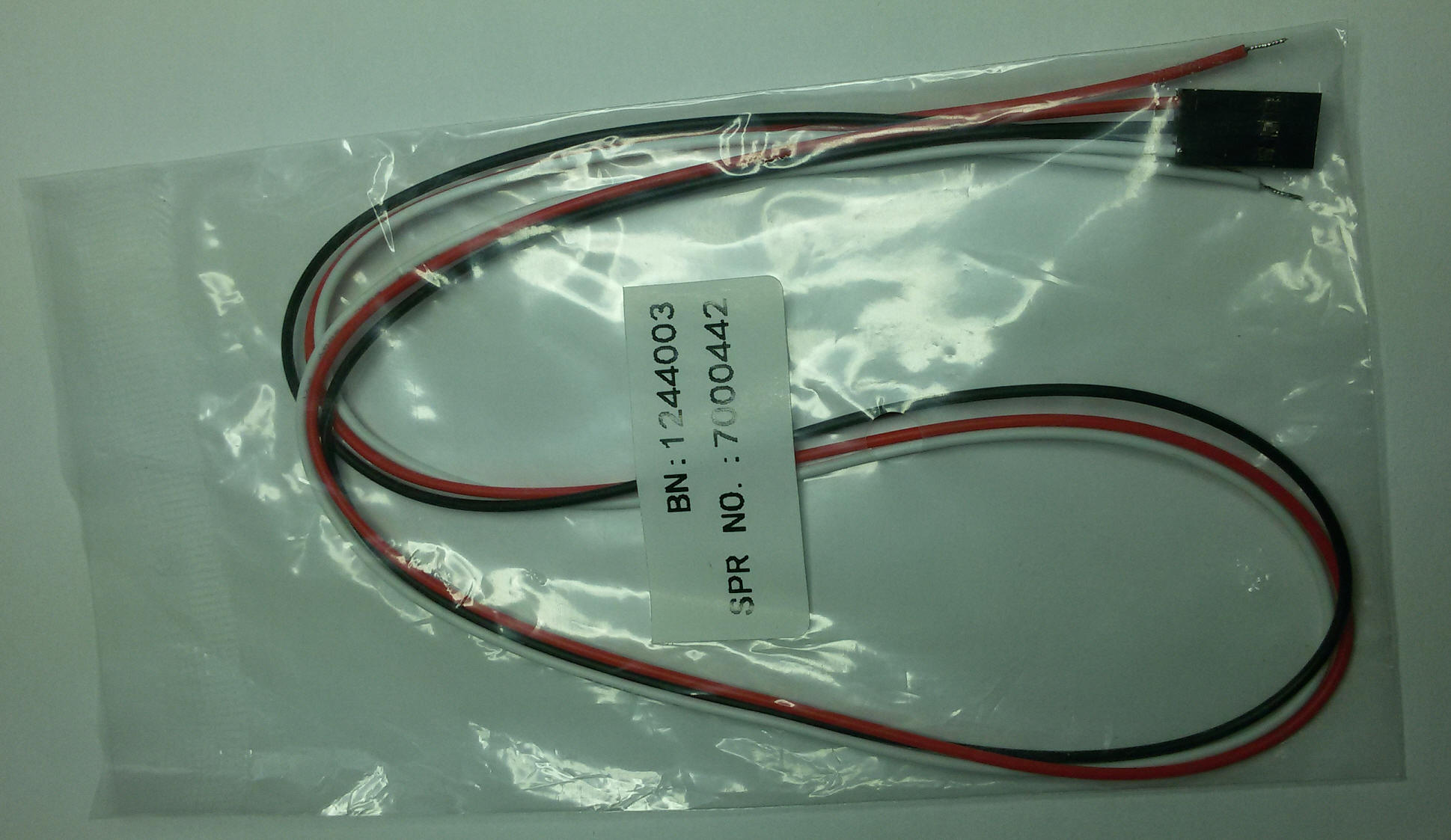

Fertiges Kabel erhältlich bei Conrad:
Schrumpfschlauch mit 3 mm Durchmesser und 45cm Länge.
Zusammenbau:

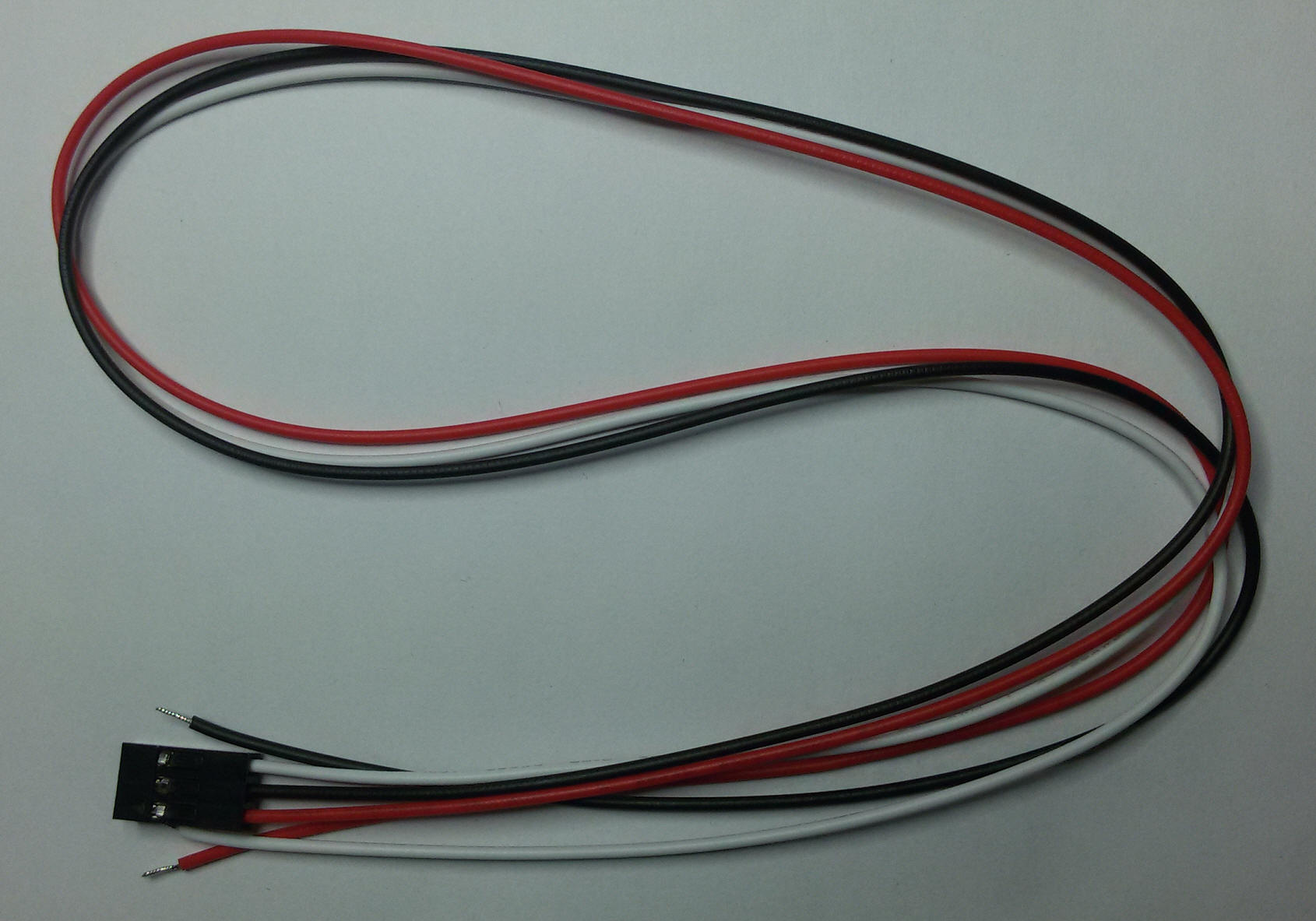

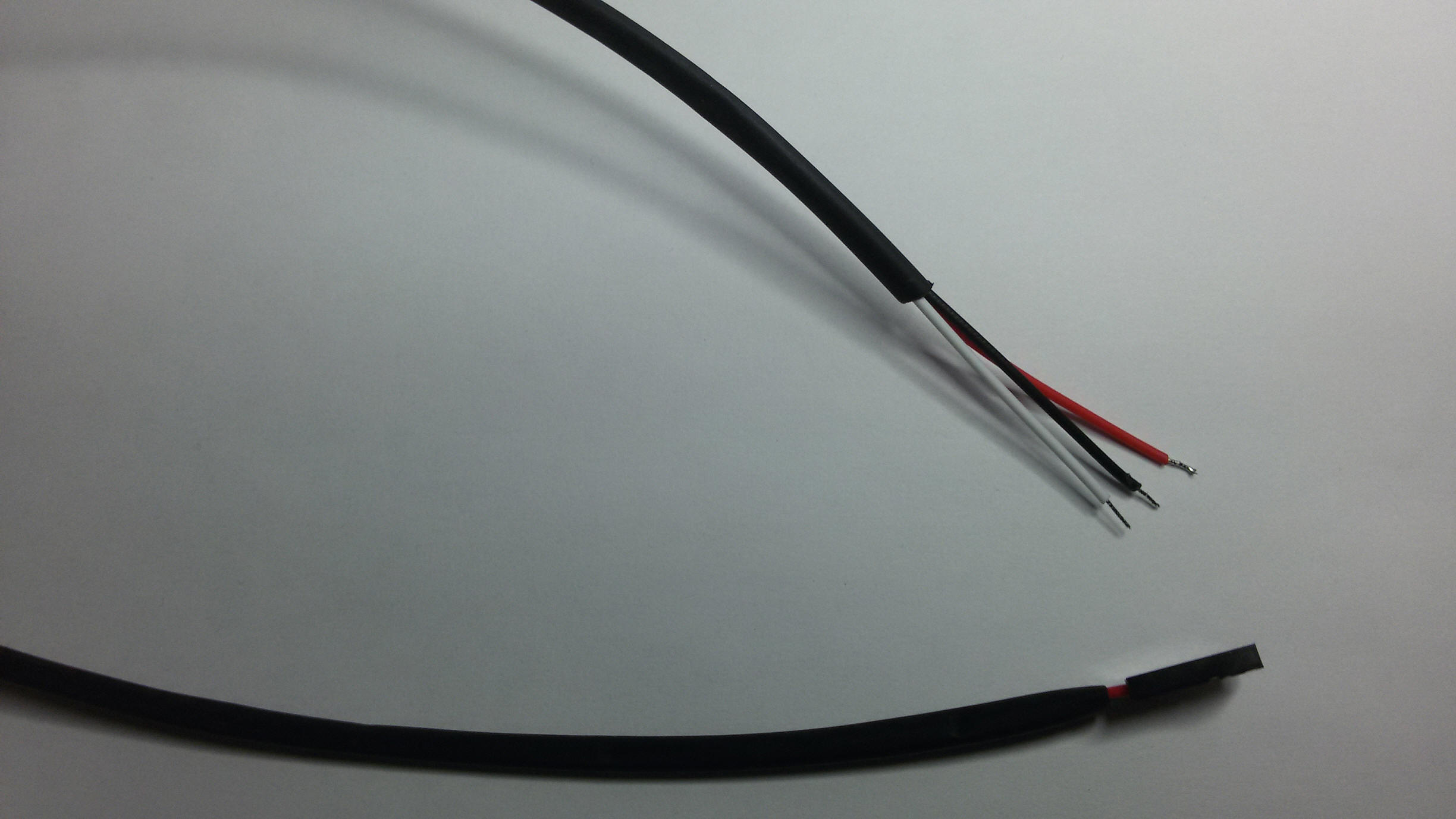

Conrad Kabel auspacken und mit Schrumpfschlauch überziehen.
Schrumpfschlauch dabei erstmal komplett bis zum Crimp-Stecker ziehen, da wir auf der anderen Seite erst löten müssen.

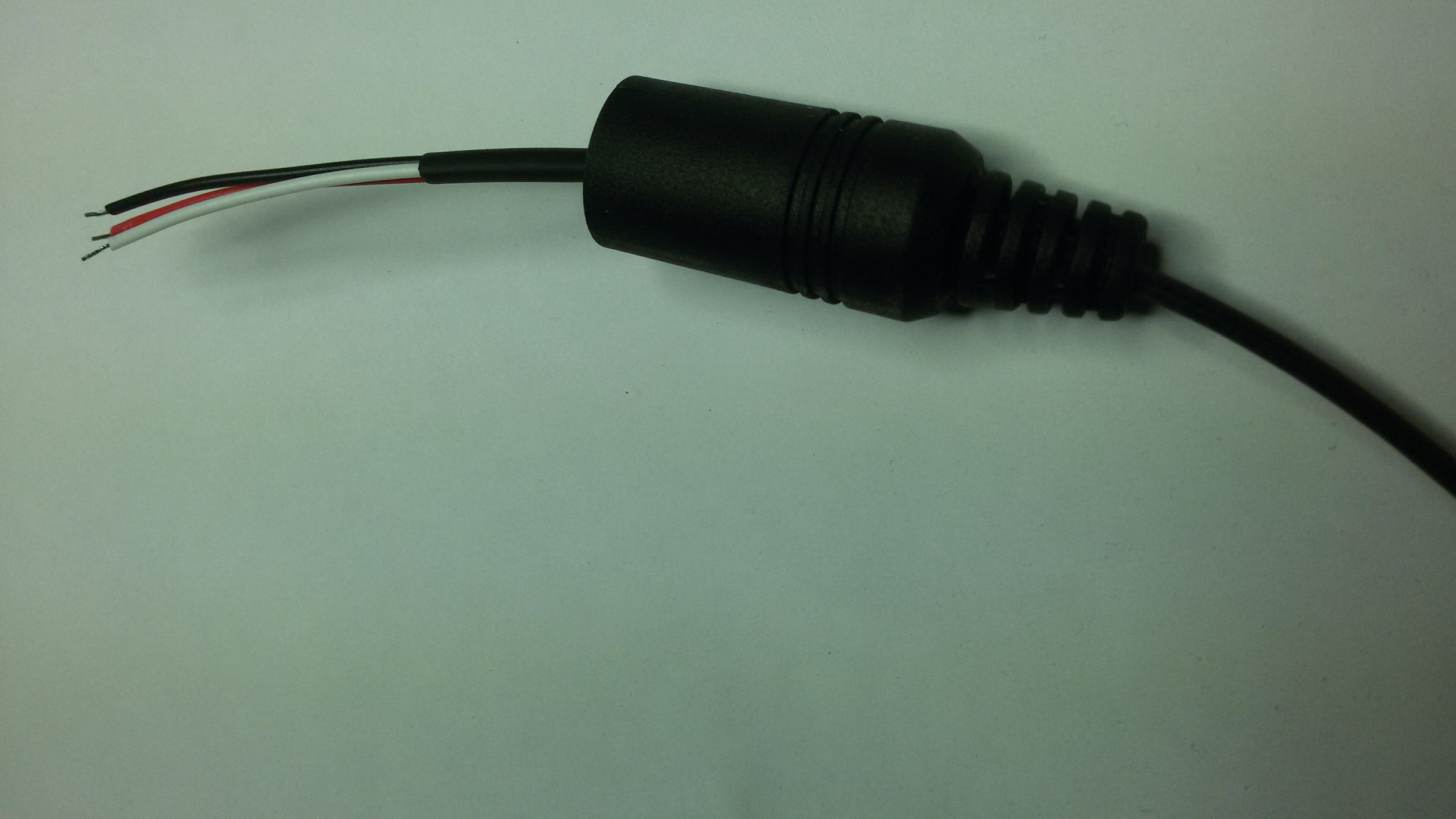

Dann als aller erstes die Kappe des Steckers überziehen bevor gelötet wird:

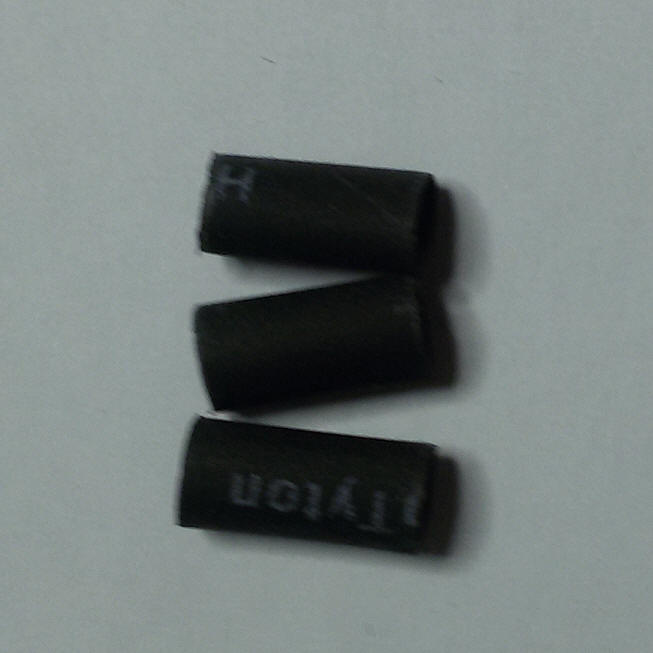

Um die Lötenden ordentlich zu isolieren benötigen wir noch 3 kleine Stücke Schrumpfschlauch von ca. 10 cm Länge:

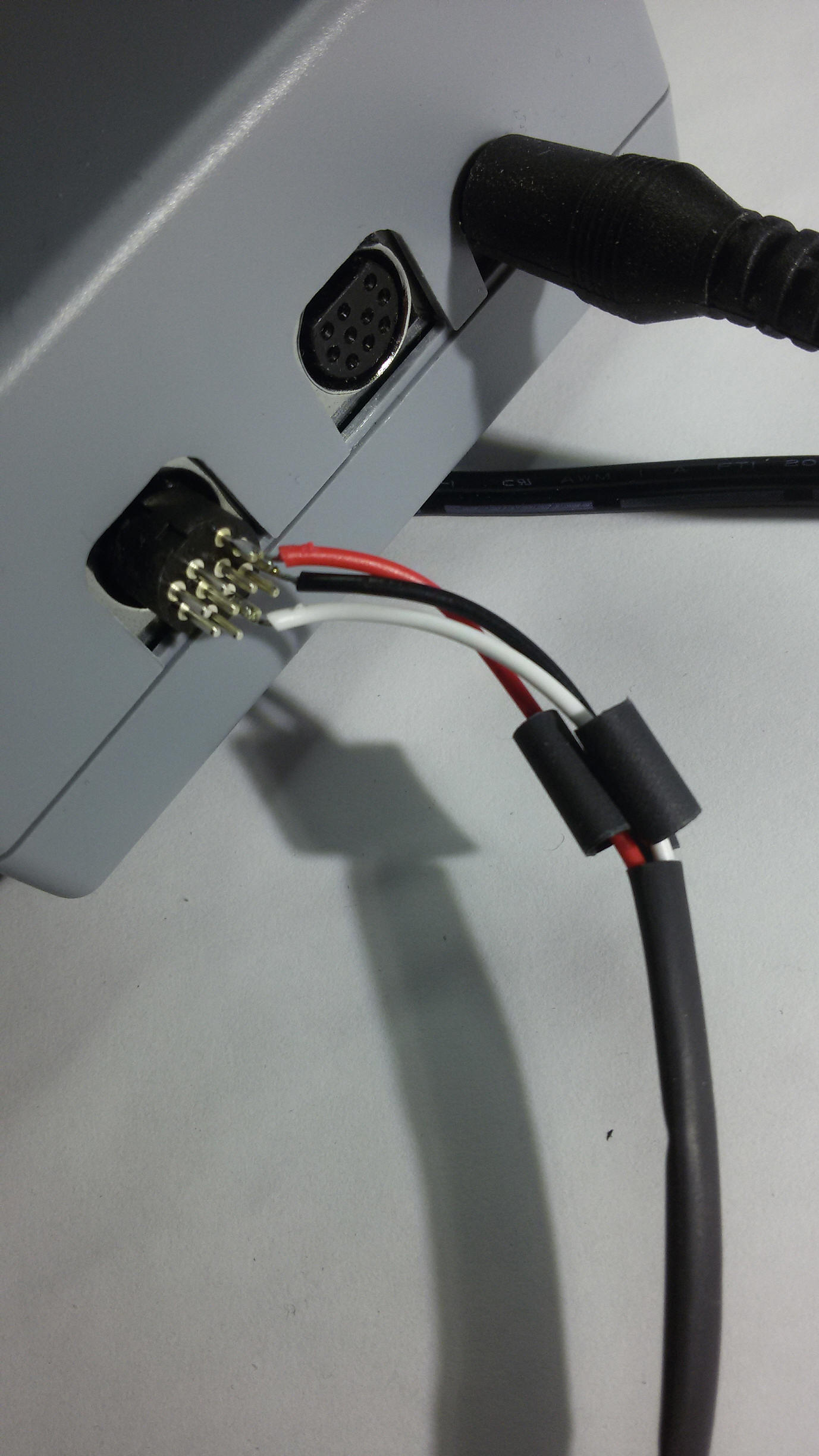

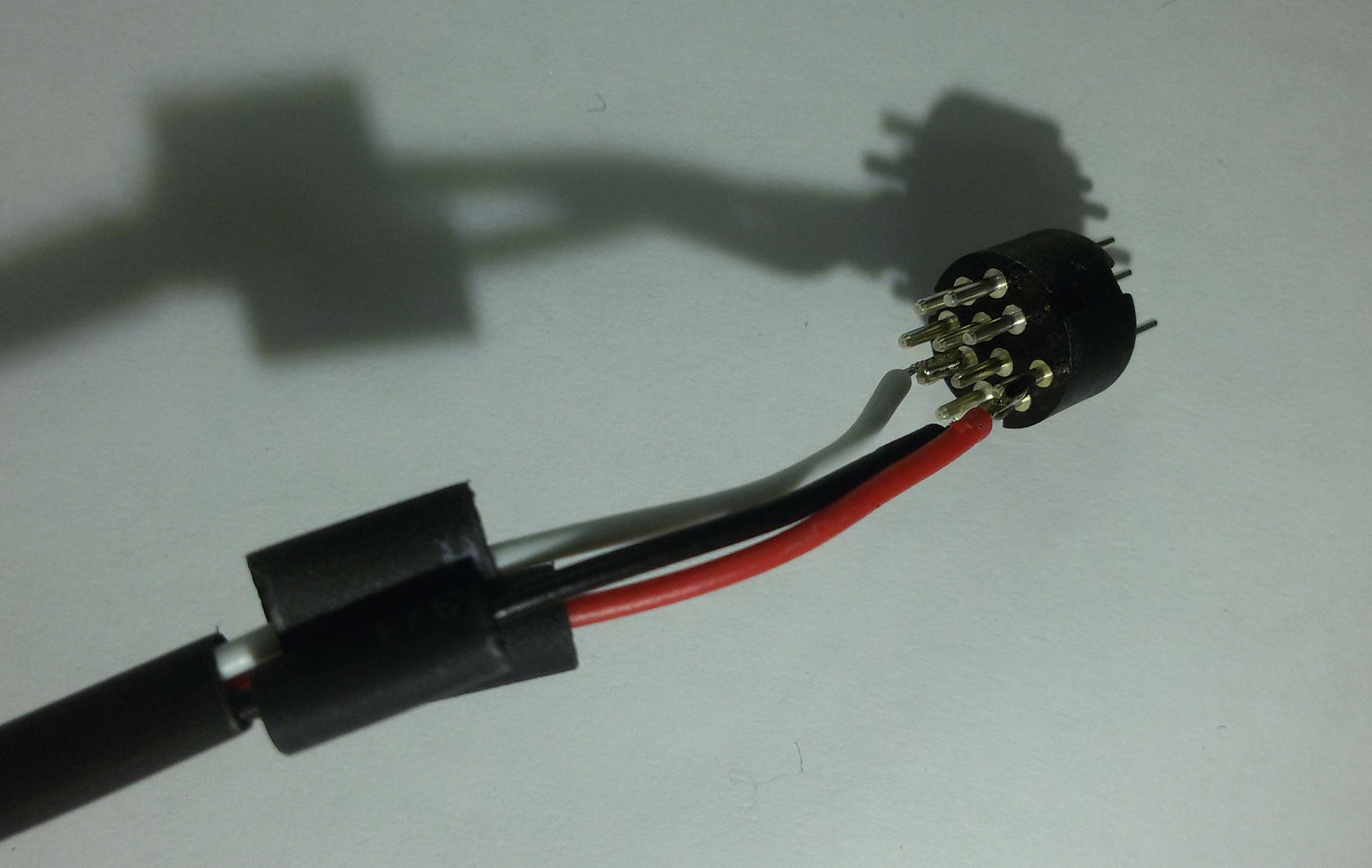

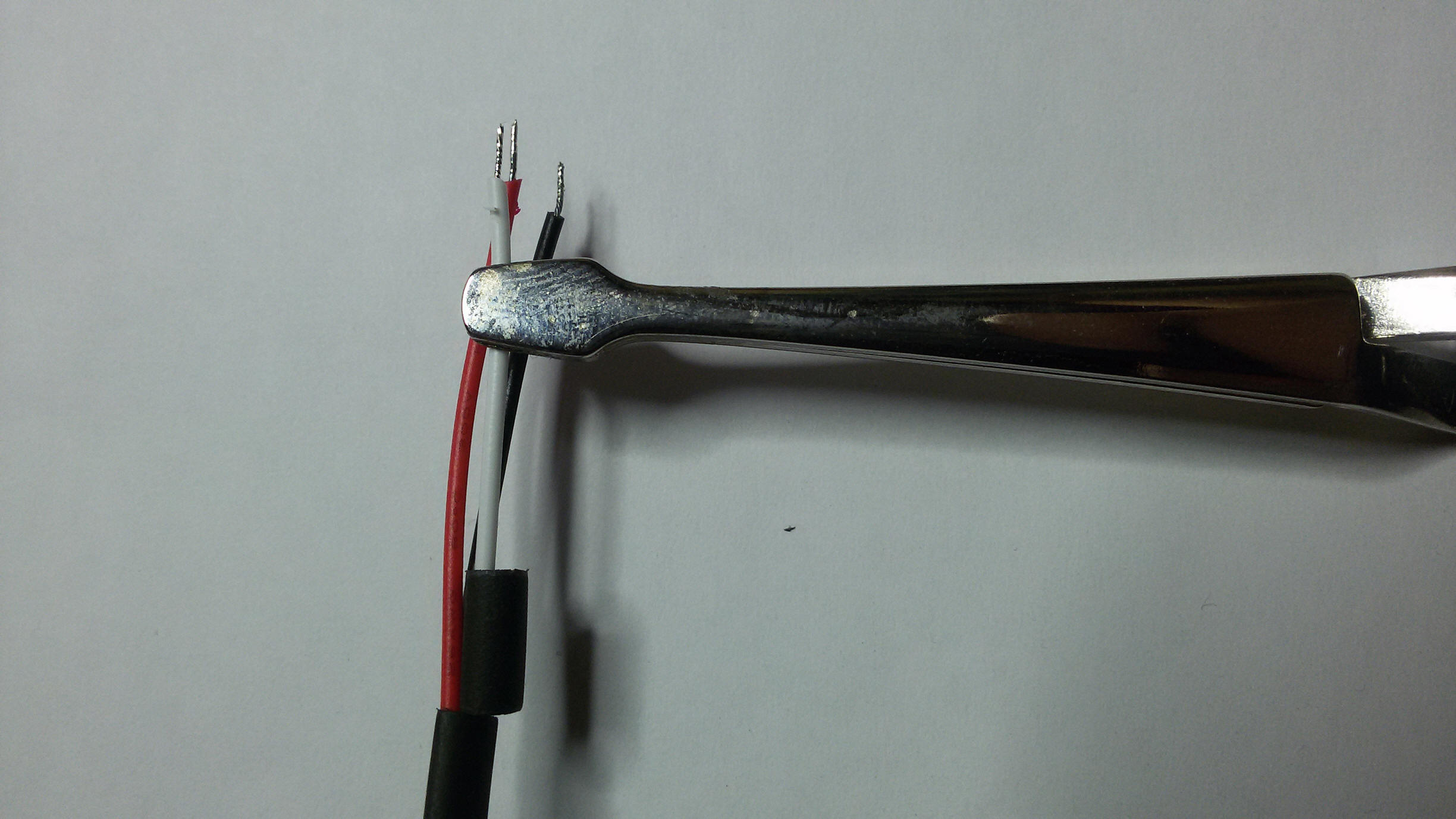

Nun jeweils ein Stückchen Schrumpfschlauch über die zu lötende Leitung ziehen, mit Kreuzpinzette den Draht fixieren und an den Stecker löten.
Achtet beim Festlöten darauf die einzelnen Pins nicht zu lange mit dem Lötkolben zu erhitzen, weil sonst das Plastik schmelzen kann, und der Pin sich dann löst und locker oder/und schief sitzt oder sogar raus fällt.
Bevor ich jetzt den Stecker komplett verbastle, teste ich an dieser Stelle gern erst mal ob er auch funktioniert:

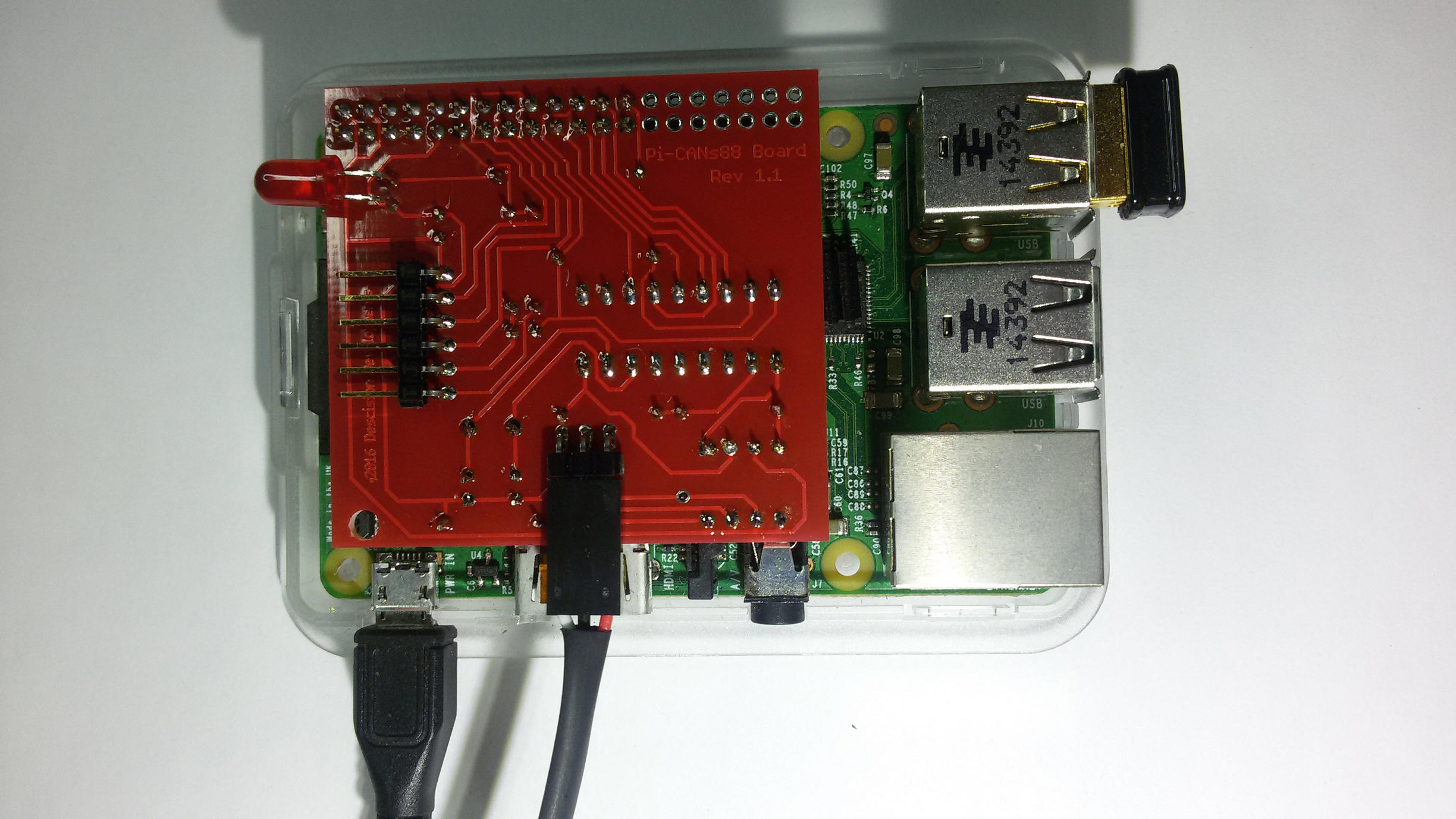

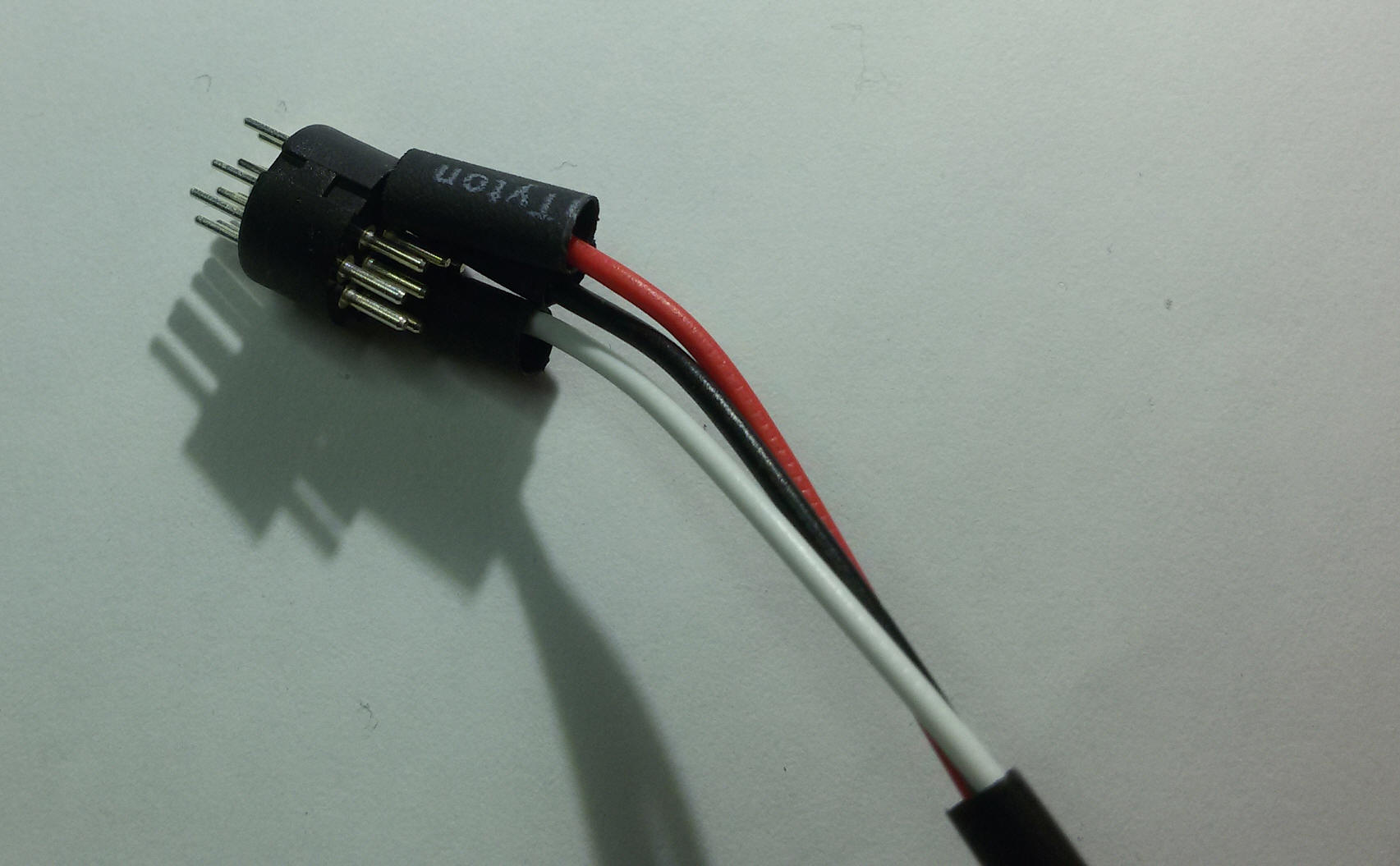

Wenn es funzt, dann alle 3 kleinen Schrumpfschläuche einzeln über die Pins ziehen, und aufpassen dass auch jeweils nur ein Pin von jedem Schrumpfschlauch umfasst wird, und mit einem Heißluft-Haartrockner die Schläuche von allen Seiten zum Schrumpfen bringen:

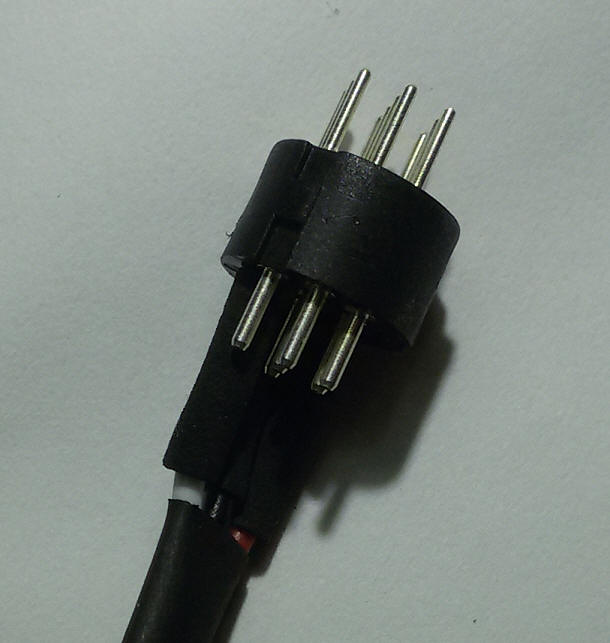

Dann den langen Schrumpfschlauch zurück ziehen soweit wie es geht bis zum Mini-Din 10 Stecker, und ebenfalls mit dem Haartrockner bearbeiten:

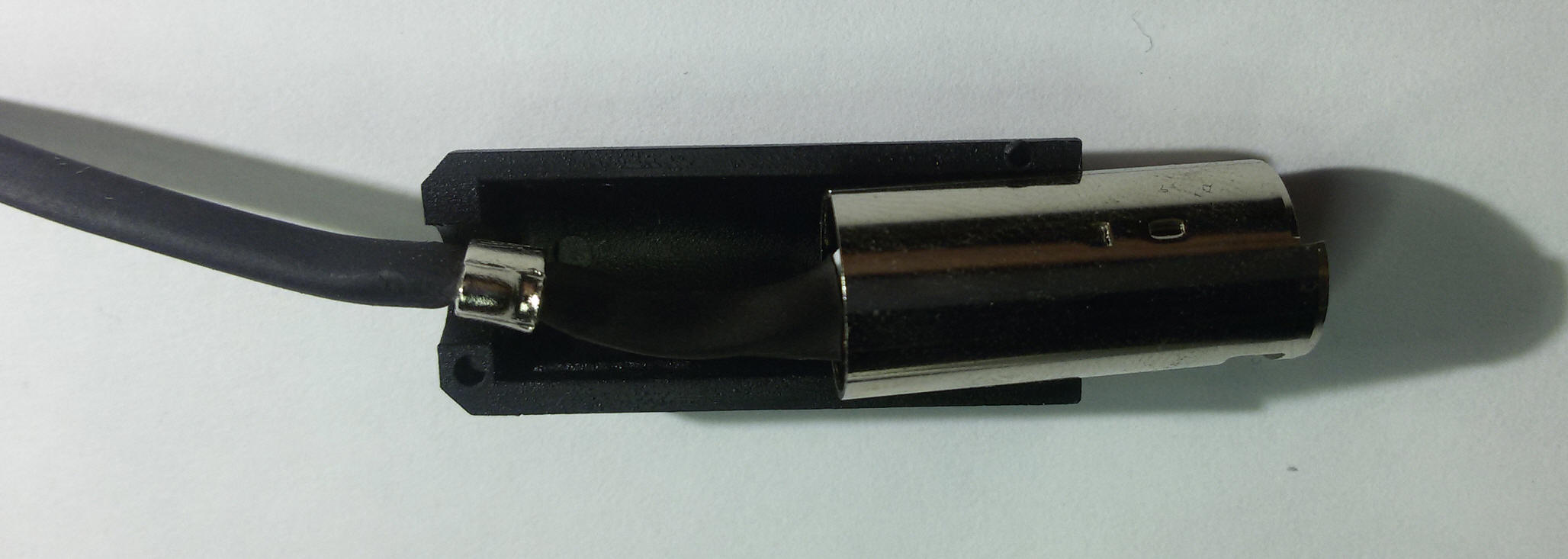

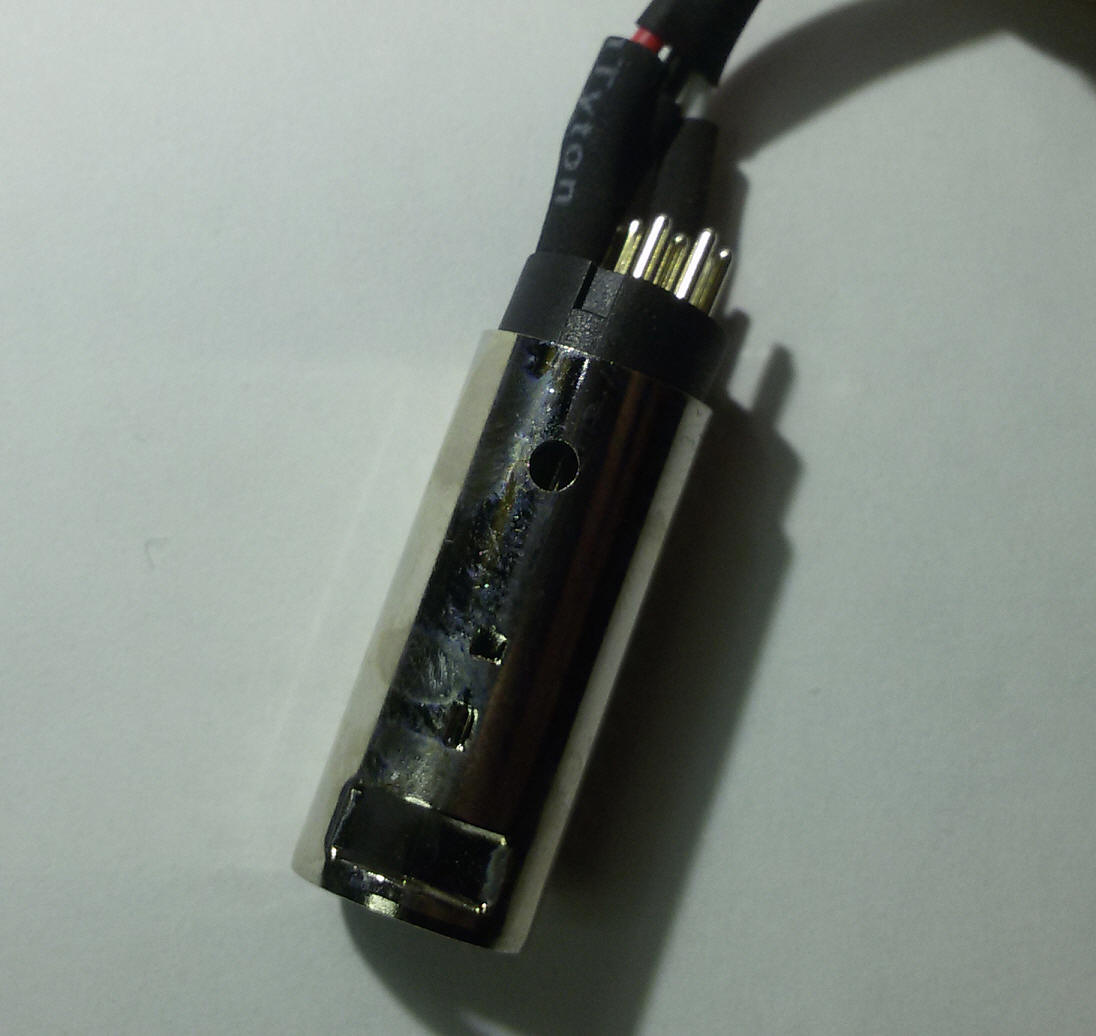

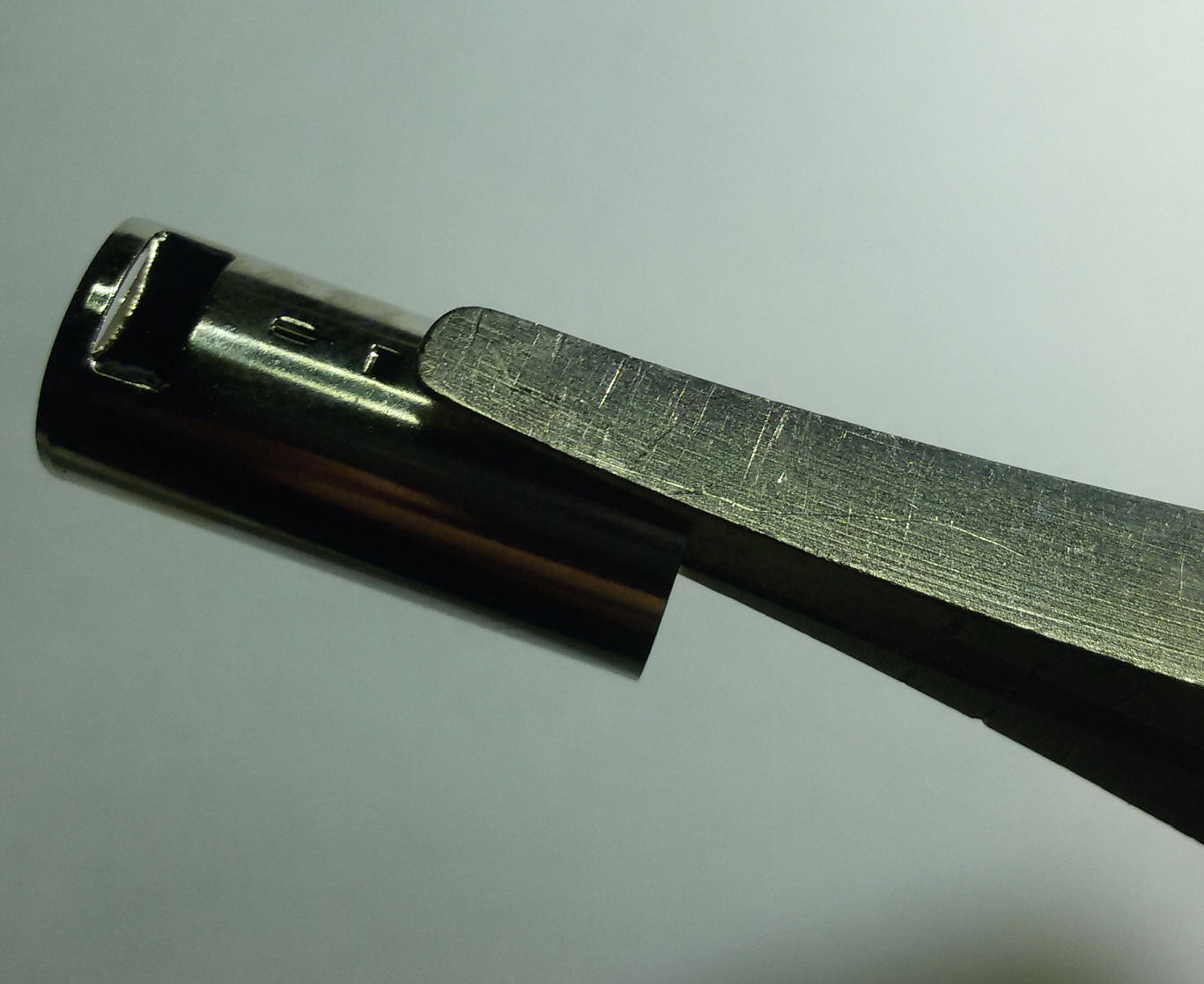

Nun den Stecker wie folgt in das Metallgehäuse führen, und zum ein-klicken
verwende ich eine Flachzange:
Sitzt:
Jetzt kommt die Zugentlastung dran:
Damit das Ziehen am Kabel die Zugkraft nicht auf die Lötstellen richtet, bringt man eine Zugentlastung an.

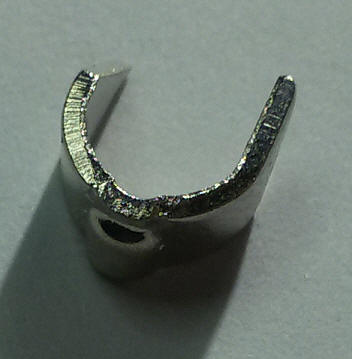

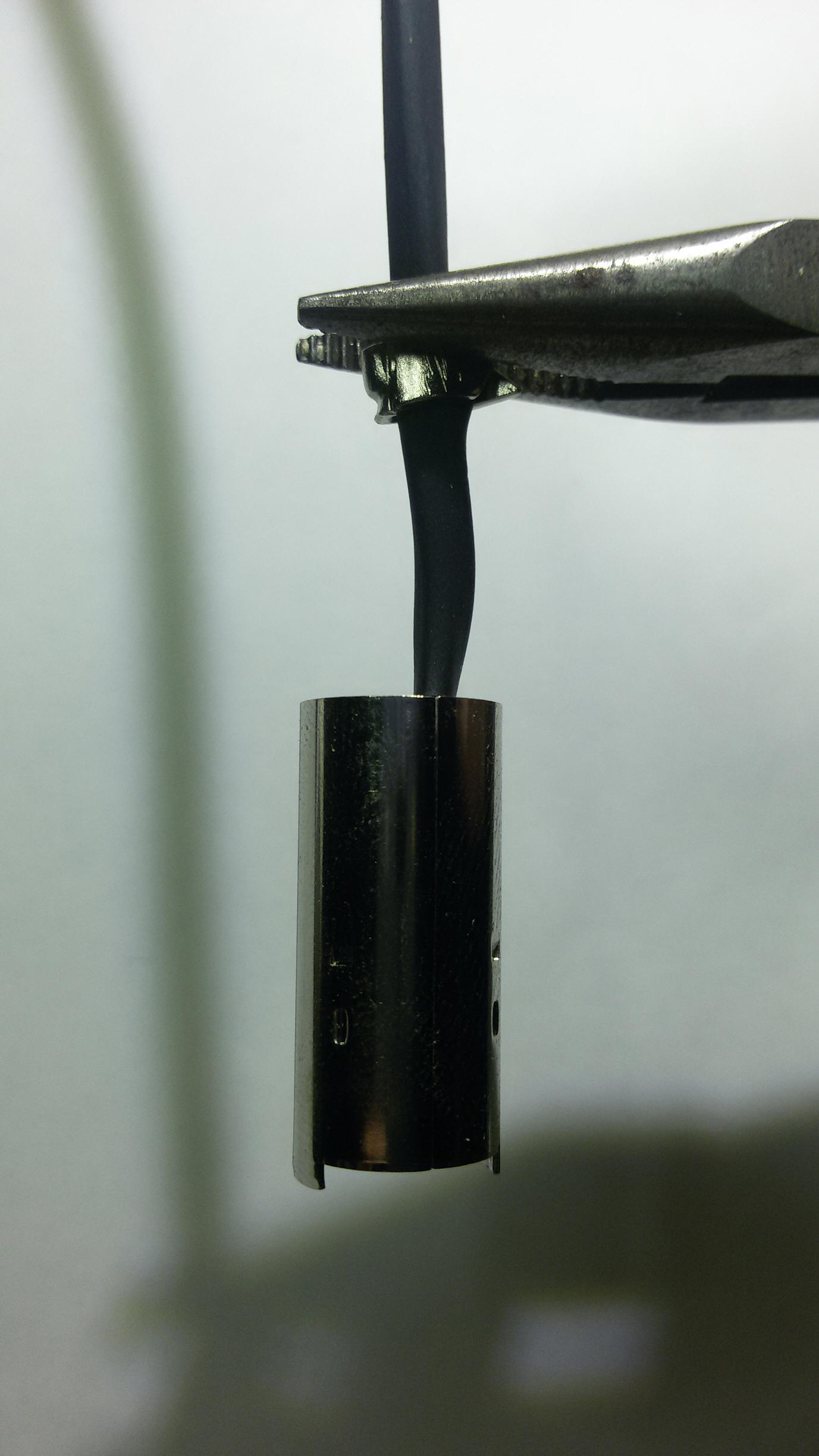

Hierzu lege ich die Plastik-Abdeckung an, und positioniere die Zugentlastung wie folgt:
Dann wird der Metallring mit einer Zange so fest wie möglich zusammen gedrückt.

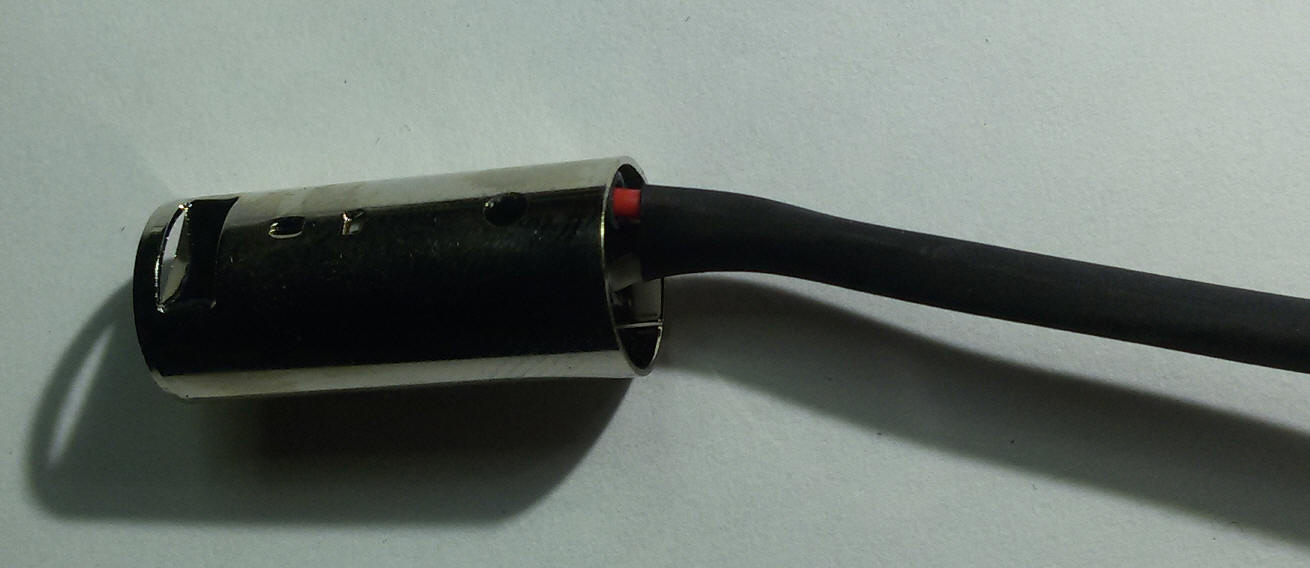

Nun kann man das ganze in das Plastik Gehäuse einquetschen, und bei einem Zug auf das Kabel geht die Zugkraft zuerst auf das Plastikgehäuse bevor das Kabel von den Pins abgerissen wird:

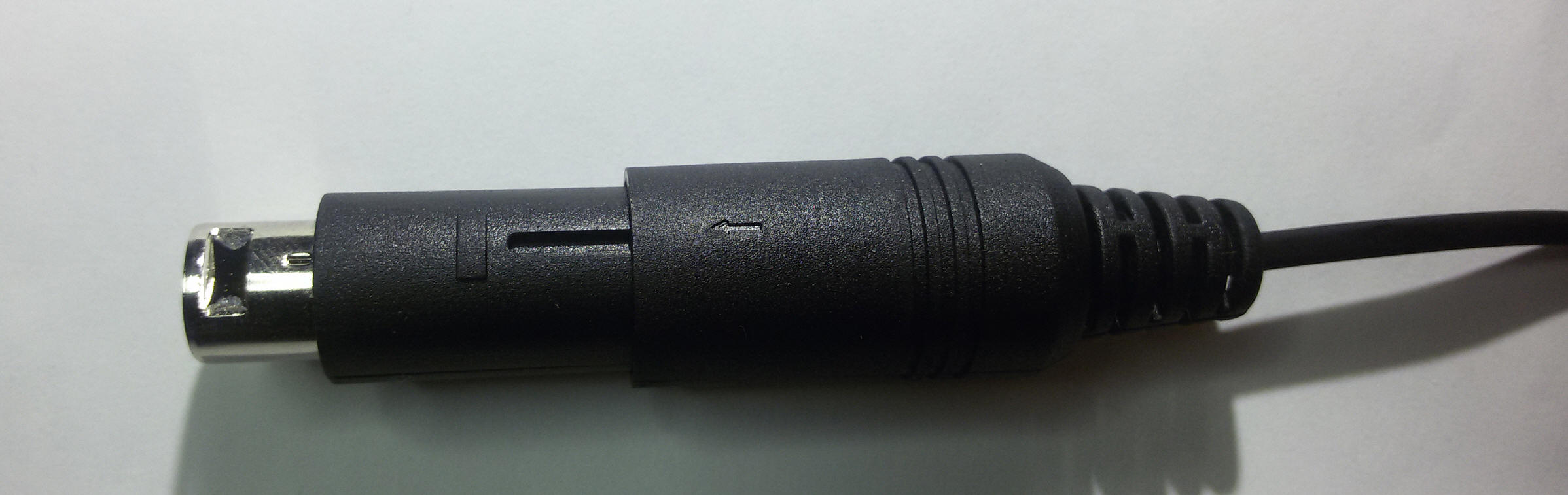

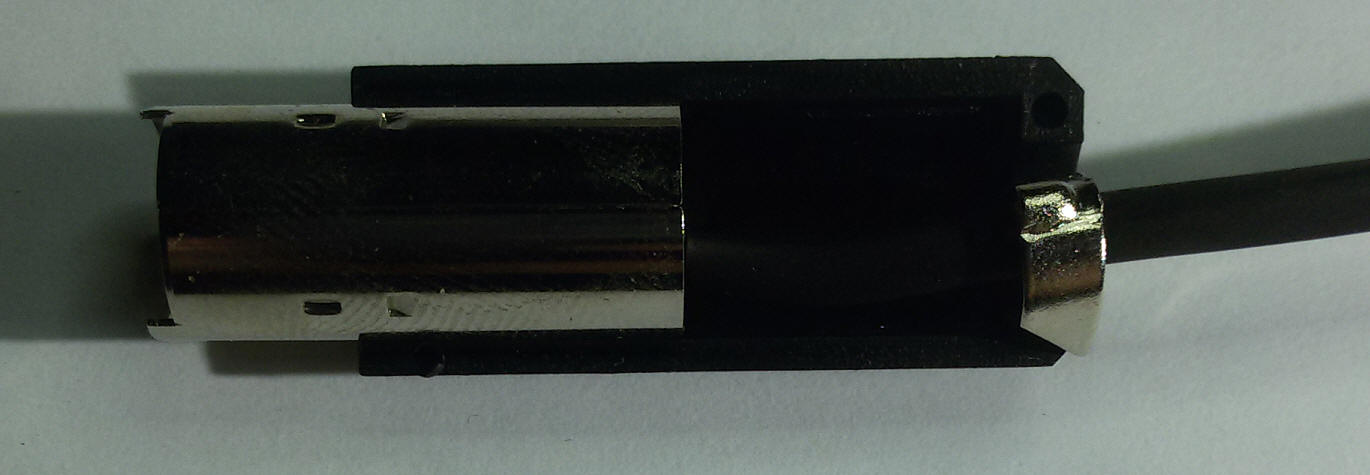

Nun die zweite Plastik-Hälfte drauf wursteln und Endabdeckung wie folgt über ziehen:

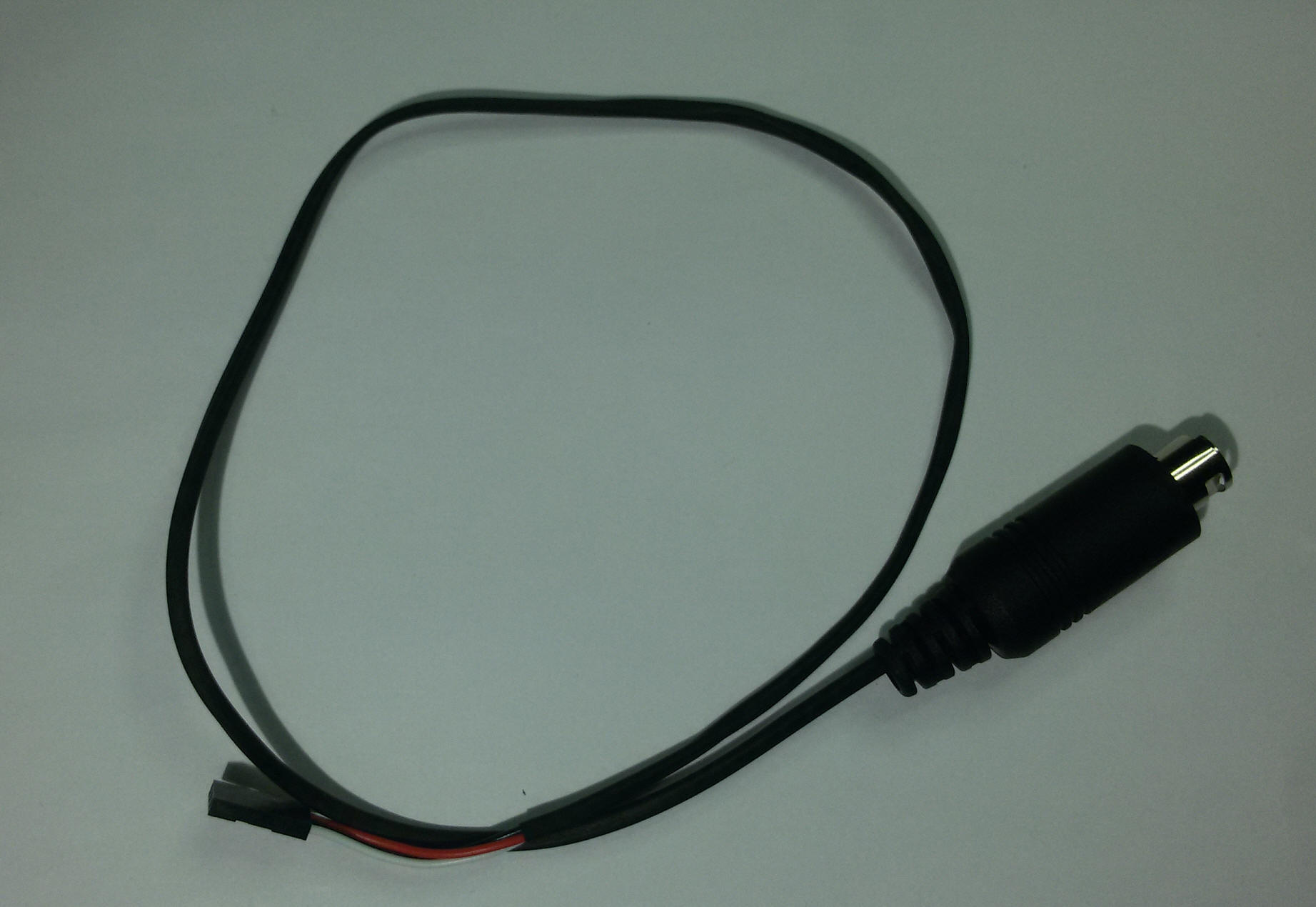

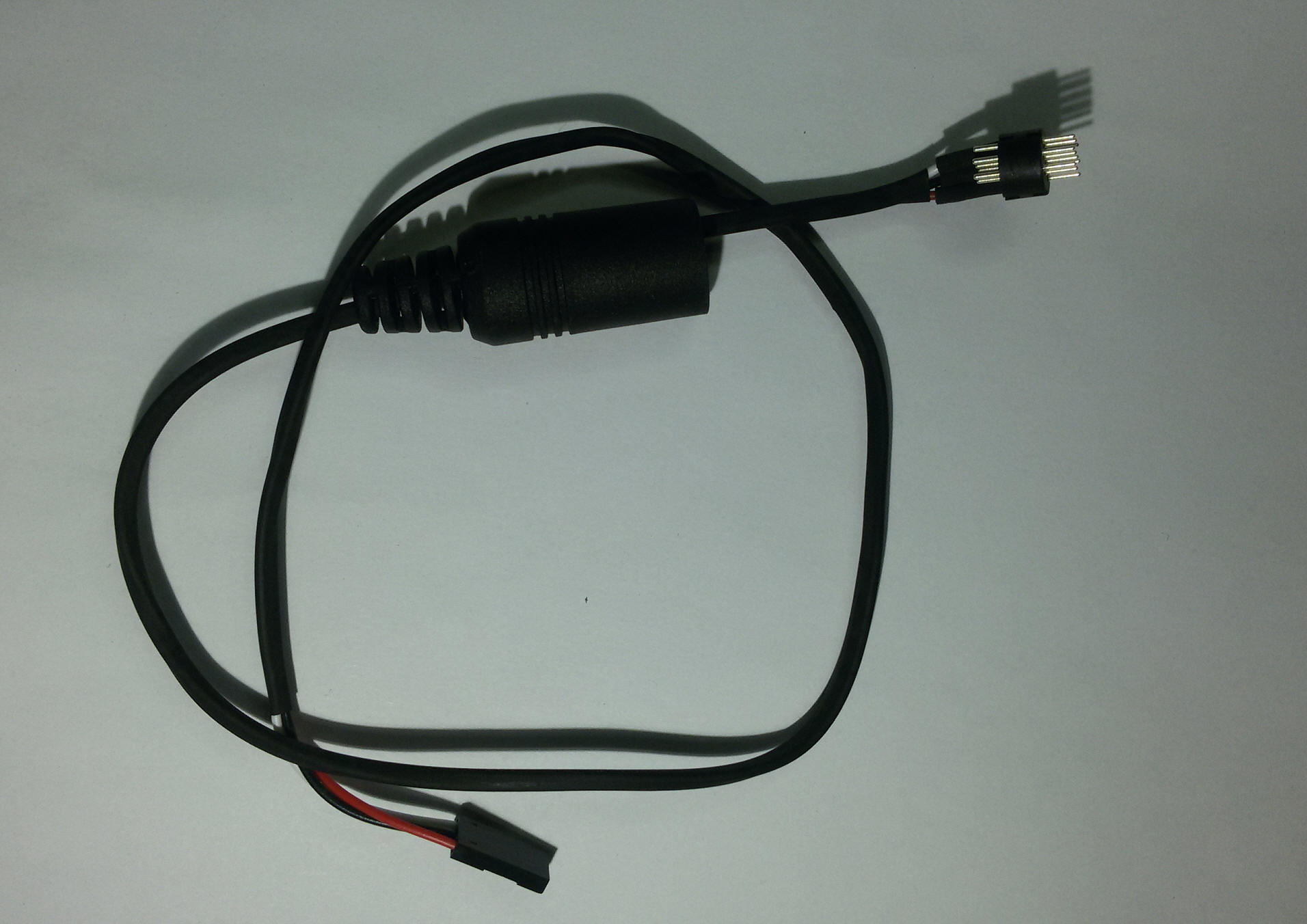

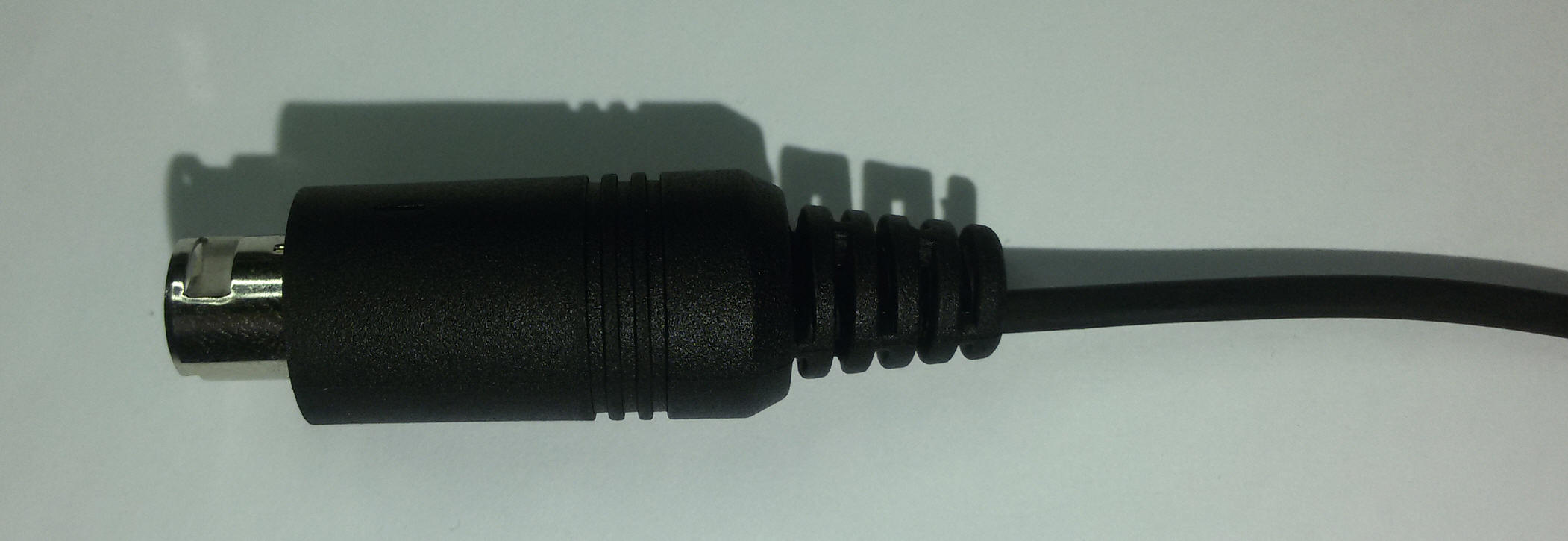

Fertig:

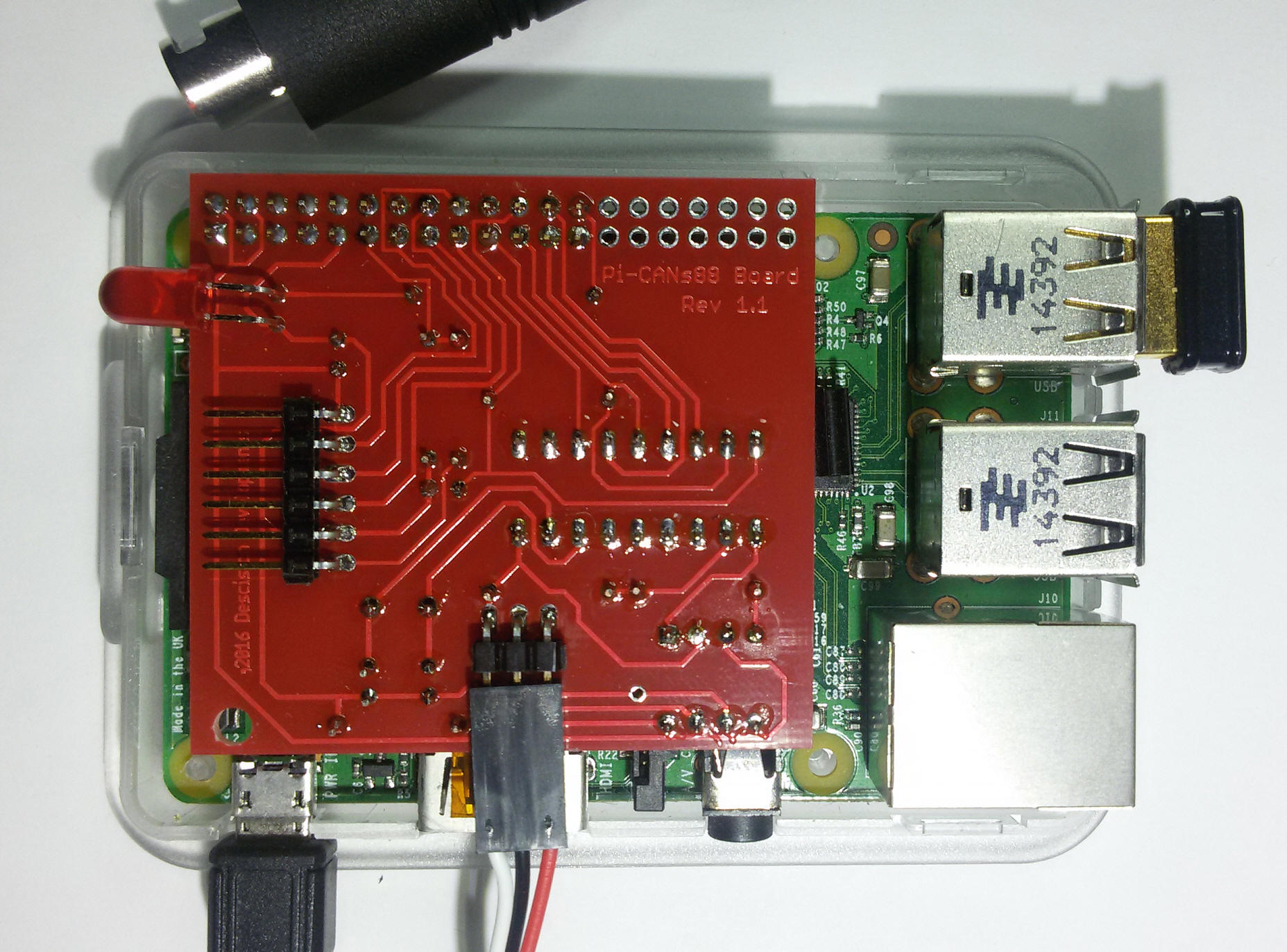

Happy testing:
